KLONING POWER OCL 200W EUNEX



Kloning Power OCL 200W EUNEX adalah nama judul tulisan berisikan rencana pembuatan kit Power kloning dari Power merk EUNEX era lawas.

Bahan kloning kali ini adalah sebuah power amplifier seri POWER STATION 6 yang terkenal.

EUNEX adalah merk audio dari Guan Dong, China daratan. Berdiri sejak 1983, dan masuk pasaran di Indonesia sekitar 90an. Design Mixer Power ini sederhana, dan pas untuk dijadikan asesoris ampli di rumahan, kantor maupun ELECTONE ( organ tunggal ). Sebelumnya EUNEX dikenal sebagai merk Spiker.

SCHEMATIC DIAGRAM POWER STATION 6

Berikut ini adalah pecahan gambar hasil editan saya untuk dipelajari dan diteliti oleh hobbyist maupun anda pecinta ombro.



Seksi Power pada EUNEX PS6


Power ini menggunakan prinsip amplifikasi kelas A, yang berarti menghasilkan suara lebih bagus dari kelas yang lain.

Power Supply menggunakan 46VDC simetris dan 56 V simetris.

Akan tetapi masih bisa anda buat jadikan satu supply saja, hanya saja tidak akan bisa menghasilkan outputan maksimal.

Power Supply menggunakan travo 5A 34VDC untuk Power Output dan 38VDC 0,5A untuk driver power.

Jika anda membuat tiruannya, masih memungkinkan jika anda bikin travo 5A dengan Tap 32V CT. Elco yang dipakai minimal 10.000uF/63V.



Power Supply untuk EUNEX P.S 6

Mari kita mencoba

KLONING POWER EUNEX POWER STATION 6


Untuk membikin kloning power buatan EUNEX ini,  maka kita harus melakukan gambar ulang terlebih dahulu.

Selanjutnya kita lakukan simulasi tes rangkaian untuk memastikan bahwa rangkaian yang telah tergambar adalah sesuai dengan kaidah power amplifier.

Setelahnya, kita lakukan perancangan PCB untuk membikin layout.

Selanjutnya adalah memasang komponen pada PCb hasil rancangan tadi dan memastikan hasilnya sesuai dengan cita-cita yang kita inginkan.

GAMBAR ULANG DAN SIMULASI

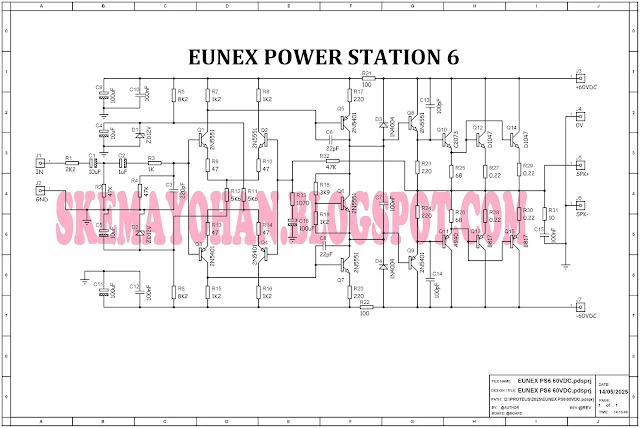

Berikut ini adalah hasil gambar ulang dari Power Amplifier Eunex ini.


Dari schematic diagram di atas bisa saya jelaskan bahwa Power Amplifier ini menggunakan teknik simetris.

Dikatakan demikian karena mulai dari preamp hingga output nampak melibatkan komponen masing-masing .

Komponen pada rangkaian power ini bisa saya katakan komponen murah dan terjangkau untuk budjet anda.

Bagaimana tidak? anda hanya memerlukan banyak transistor 2N5551 dan 5401 yang berharga murah.

Selanjutnya transistor driver yang bernomer 2SC2073 / 2SA940 juga termasuk komponen harga terjangkau di negeri kita.

Dan terakhir adalah transistor Final Power amplifier yang menggunakan nomer 2SD1047 / 2SB817 yang juga terjangkau.

Power Amplifier menggunakan transistor final type 2SD1047 sebanyak 2 pasang setiap channel .Power amplifier ini sebetulnya stereo tapi saya gambar 1 buah saja.



2SD1047

Transistor ini  menurut datasheetnya adalah 100W, 140V, 12A. Karena paralel 2 buah, berarti maksimum output adalah 200Watt pada beban 4 Ohm.

SIMULASI DC

Schematic diagram yang telah kita gambar ini selanjutnya kita test terlebih dahulu dengan menggunakan software simulator.

Tegangan supply untuk rangkaian adalah 60VDC. Dengan anggapan jika ada tegangan 60V maka akan memungkinkan untuk menghasilkan daya keluaran hingga 324 Watt.

Berikut ini adalah catatan pada saat simulasi tegangan dimainkan:

Hasil Simulasi DC pada EUNEX Power Station 6

x

Nampak di sini bahwa output Power Amplifier adalah 0,0239329V atau 23,9mV.

Ini sangat ideal karena mendekati 0,00V.

Berarti rangkaian hasil gambar ulang ini tidak mengalami masalah.

Tegangan pada kolektor emitor Servo Driver pada rangkaian ini adalah sekitar 3V karena rangkaian ini adalah berjenis TEF atau Three Emitter Follower.

Saya katakan TEF di sini karena ada 3 tingkat penguatan arus mulai dari transistor Driver Q8/Q9, Driver lanjutan Q10/Q11, hingga Final Power Q12, Q14/Q13, Q15.

Pada rangkaian OCL yang lumrah, tegangan kolektor Emitor Servo Driver adalah sekitar 2,0V dan pada rangkaian Quasi adalah sekitar 1,5V hingga 1,6VDC.

SIMULASI AC

Setelah rangkaian ini kita anggap benar secara DC, maka selanjutnya adalah mencoba melakukan test dengan memberi sinyal sinus 1VRMS dengan frekwensi 100Hz.

Tujuan dari test ini adalah untuk memastikan apakah value dari rangkaian yang telah sekesai gambar ulang ini sesuai dengan aslinya.

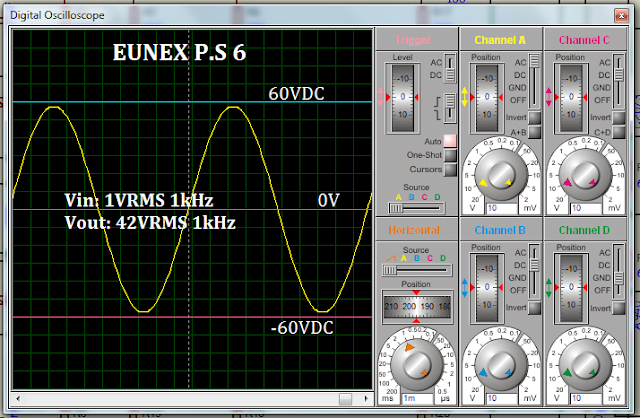

berikut adalah hasil simulasi sinyal tes untuk rangkaian ini:


Pada gambar osiloskop ini nampak bahwa output rangkaian sanggup hingga menuju angka 42VRMS atau mendekati titik supply.

Ini termasuk ideal. Dan ini berarti rangkaian ini sudah bisa kita lakukan perancangan PCB untuk pembuktian lapangan.

RANCANGAN PCB

Belum ada catatan

PENAMPAKAN 3D

Belum ada catatan.
