Modifikasi OCL 80W menjadi 300W pada Power merk MARANTZ sepertinya tidak begitu banyak yang berubah.
Saya katakan demikian karena tegangan catu daya untuk membikin sebuah Powre Amplifier 300W hampir terpenuhi, yaitu 56VDc simetris.
Syarat untuk membikin sebuah Power Ampli 300W antara lain adalah tegangan catu minimal adalah 58VDC.
Berikut ini adalah potongan skema Power Amplifier MARANTZ seri PM7000N untuk bahan modifikasi.
Ketika memperhatikan skema di atas, nampak bahwa hampir semua komponen adalah tersedia di negeri kita.
Ini berarti semakin mempermudah kita dalam menyulap rangkaian Power Amplifier ini.
APA YANG MENARIK DARI POWER INI?

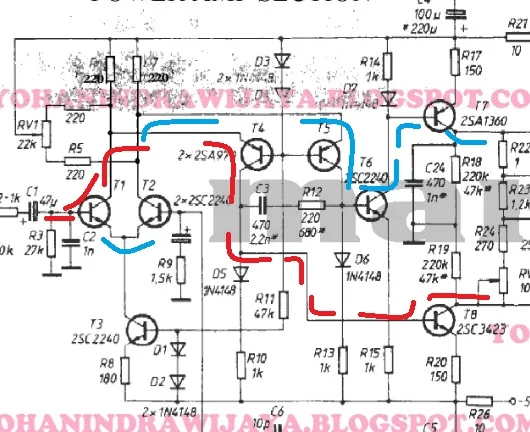

Yang menarik dari power amplifier ini adalah Preamplifier yang menggunakan teknik translator sinyal yang terletak antara kolektor transistor awal ke basis transistor Penguat Tegangan.
Ini jarang ada pada Power Ampli lain.
Garis merah dan biru adalah jalannya sinyal audio dari input ke output.
Translator sinyal ini menggunakan transistor A970 dan C2240 yang umum tersedia di negeri kita.
Yang menarik lagi dari Schematic ini adalah ia menggunakan teknik TEF ( Three Emitter Follower ).
Pada rangkaian Power umumnya, hanya ada 2 tingkat pengikut emitor yaitu Driver Amplifier dan Final Power Amplifier.
PM7000 ini membikin tambahan transistor driver untuk membikin kemantapan transistor dalam bekerja memperkuat sinyal audio.
TEF di sini mulai dari T10, T12 dan T14 untuk sisi catu positif dan T11,T13, dan T15 untuk catu negatif.
MODIFIKASI OCL MENJADI 300W
Untuk membikin Power Amplifier ini bisa naik menjadi 300W, maka yang perlu kita lakukan adalah:
Menaikkan tegangan sedikit lebih naik ke angka 60 VDC,
Mengubah transistor Final,
Menaikkan nilai R16 maupun R9 untuk menaikkan GAIN.
