OCL 150W CICLOTRON BRAZIL

 OCL 150W CICLOTRON di sini adalah sebuah schematic Diagram dari produk amplifier merk CICLOTRON yang tidak begitu terdengar di negeri kita.

CICLOTRON adalah nama merk Power Amplifier dari Brazil dan salah satu produknya memiliki amplifier yang berkemampuan output 150 Watt dengan menggunakan prinsip OCL.

OCL 150 Watt yang sedang saya sampaikan kali ini menggunakan 2 buah transistor yang bernomer 2SC5198 yang berpasangan dengan nomer 2SA1941.

Skema dari power ampli ini saya dapatkan dari sebuah Amplifier merk CICLOTRON dengan seri DBS1500.

Hasil edit adalah seperti di bawah ini.

KLIK UNTUK MEMPERBESAR YA BROW.

Dari skema ini nampak bahwa rangkain power menggunakan tegangan supplai 54VDC simetris.

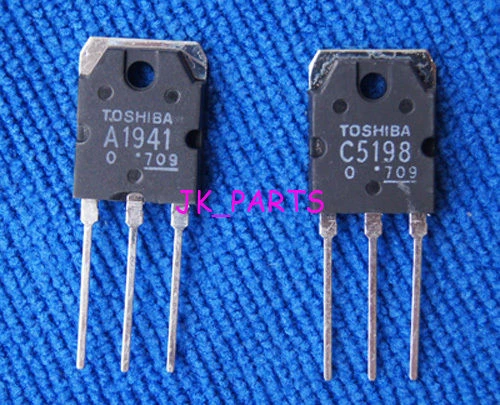

Transistor Final yang terpasang adalah nomer 2SC5198 berpasangan dengan nomer 2SA1941.

Milik ALIEXPRESS

IC 1003 adalah nama sebuah modul hibrid buatan CICLOTRON yang berisikan 4 buah transistor untuk keperluan penguat Defferensial mereka. bentuk modul adalah seperti ini:

Selanjutnya output dari transistor simetris kembar ini akan masuk ke blok Penguat Tegangan yang menggunakan transistor nomer 2SA1964 yang berpasangan dengan 2SC5248

Ada fitur Servo Bias untuk rangkaian ini. dengan transistor BD135 yang pada basisnya ada trimpot 470 Ohm. ia bertugas membatasi arus emitor pada Transistor Final Output untuk terjaga 5 miliVolt saja pada saat tidak ada sinyal audio yang masuk.

Transistor untuk driver adalah sama nomer seri dengan transistor penguat tegangan.

Transistor Final Output menggunakan 2 pasang transistor Power untuk memperkuat arus input dan menghasilkan daya audio hingga 2x 100 Watt ( DATASHEETS ).

Meskipun demikian, pabrik mengatakan bahwa ampli mereka ini mampu menghasilkan output hanya sampai 150 Watt saja.

Dengan tegangan 54VDC simetris maka masih memungkinkan bagi amplifier ini untuk menghasilkan daya hingga  262 Watt pada beban 4 Ohm. Tapi karena kemampuan transistor hanya 200 Watt maka angka 262 tidak mungkin tercapai.
