OCL 100 WATT 47 VOLT DENGAN SANKEN LAWAS

Jika anda memiliki sebuah transistor jenis SANKEN seri 2SD845 pasangan 2SB755, maka sudah bisa anda pergunakan untuk membuat sebuah kloningan amplifier 100 Watt seperti Power Amplifier buatan YAMAHA.

Maksud saya adalah ada sebuah amplifier buatan YAMAHA seri A760 yang menggunakan transistor final output seri ini sebagai komponen utama rangkaian ini.

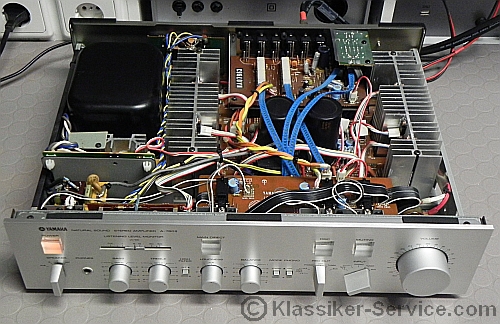

Penampakan ampli bisa lihat pada link AUDIOWEB romania atau LIHAT SINI dan isi dalam SEPERTI INI.

Berikut adalah skema seksi Power Amplifier pada YAMAHA A760 hasil edit :

Seksi Power Amplifier pada YAMAHA A760

PENJELASAN SKEMA

TR308 ( 2SK150 ) adalah sebuah transistor jenis FET yang memiliki kemampuan mengalirkan arus walaupun ada pemicu berupa arus yang sangat kecil.

2SK150GR

Selanjutnya adalah 2 buah transistor TR304 dan TR306 menghubungkan dari penguat differensial ke basis rangkaian penguat tegangan level 1 TR310.

Beberapa orang mengatakan bahwa transistor TR304 dan TR306 adalah sebagai Signal Translator.

TR302 adalah sebuah rangkaian limiter bias bagi transistor preamplifier TR308.

Penguat tegangan pada rangkaian ini ada 2 tingkat, yakni tingkat pertama menggunakan transistor TR310 dan level selanjutnya adalah TR312 dan TR316. sementara itu transistor TR314 lebih cenderung sebagai resistor dinamis penghubung antara TR312 ke basis transistor driver amplifier TR324.

Seksi Driver amplifier pada rangkaian ini menggunakan sistim 2 tingkat, dimana tingkat pertama TR324 / TR326 menggunakan transistor nomer 2SC2229 / 2SA949 yang memiliki kemampuan hingga 800mW ( DATASHEETS ).

Driver amplifier level kedua menggunakan transistor nomer 2SC2238 / 2SA968 yang memiliki kemampuan dissipasi daya hingga 25 Watt ( DATASHEETS ).

Transistor Power 2SD845 memiliki kemampuan dissipasi daya hingga 120 Watt ( DATASHEETS ).

Meskipun menghasilkan daya yang tidak begitu besar, rangkaian ini juga telah terlengkapi dengan fitur OCP ( Over Current Protection ) yang melibatkan transistor TR320 ( 2SC2320 ) dan TR322 ( 2SA999 ).

Kedua transistor ini bekerja pada saat transistor final power TR332 dan TR334 mengalami kelebihan arus pada saat ada volume besar maupun karena terhubung singkat.
